Beli Diskon Pabrik Logam Kalsium Kemurnian Tinggi buatan China. Harvest Enterprise adalah produsen dan pemasok Logam Kalsium Kemurnian Tinggi di China. Logam Kalsium tujuan utama kalsium logam adalah untuk memproses menjadi partikel kalsium logam, dan kemudian membuat kawat besi kalsium atau kawat kalsium murni, yang akhirnya digunakan dalam pemurnian besi dan baja. Perannya adalah untuk mendesulfurisasi dan mendeoksidasi serta meningkatkan fluiditas baja cair dan untuk mempromosikan peningkatan cepat inklusi dalam baja cair, umumnya digunakan untuk produksi baja berkualitas tinggi.kalsium logam digunakan sebagai agen dehidrasi dalam memproduksi alkohol bebas air dan digunakan sebagai desulfurizert dalam industri perminyakan, digunakan untuk deoksidasi atau desulfurisasi dalam industri metalurgi. Namun, senyawa kalsium memiliki aplikasi yang sangat luas, terutama dalam industri konstruksi.
Beli diskon Sampel Logam Kalsium Kemurnian Tinggi buatan China. Harvest Enterprise adalah produsen dan pemasok Logam Kalsium Kemurnian Tinggi di Cina.
Bagian Satu: Cara Membuat
1. Mengkalsinasi marmer (CaCO3), biasa dikenal dengan calcined white, menjadi quick lime (CaO);
2. Campurkan quicklime (CaO) dengan aluminium powder (AL) dengan cepat dan gunakan mesin ball press untuk membuat bola pipih dengan panjang sekitar 4 cm;
3. Masukkan bola datar ke dalam tangki reduksi dengan suhu tinggi 1200 derajat, lalu kosongkan tangki reduksi;
4. Serbuk aluminium dan kapur mengalami reaksi perpindahan di bawah kondisi vakum dan suhu tinggi untuk menghasilkan alumina dan uap kalsium logam;

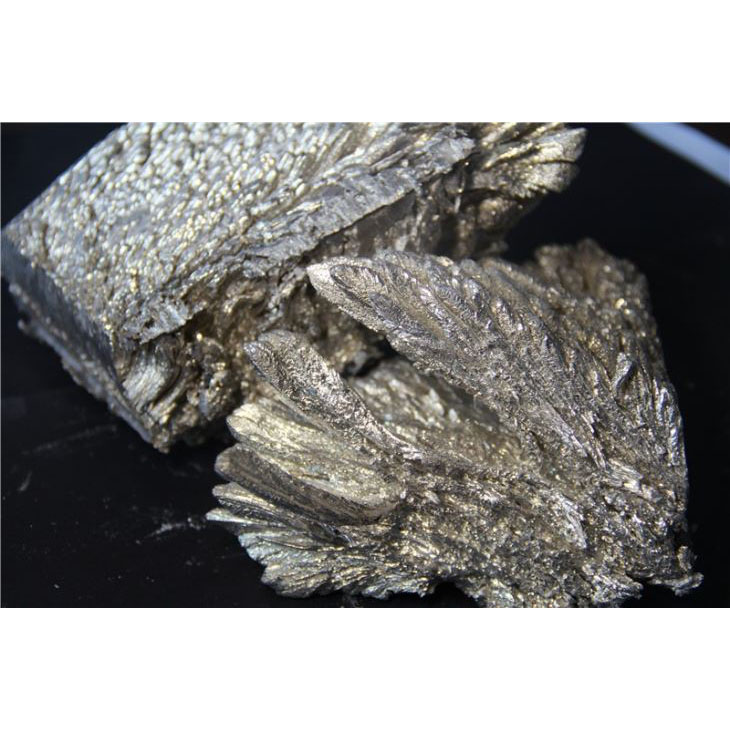

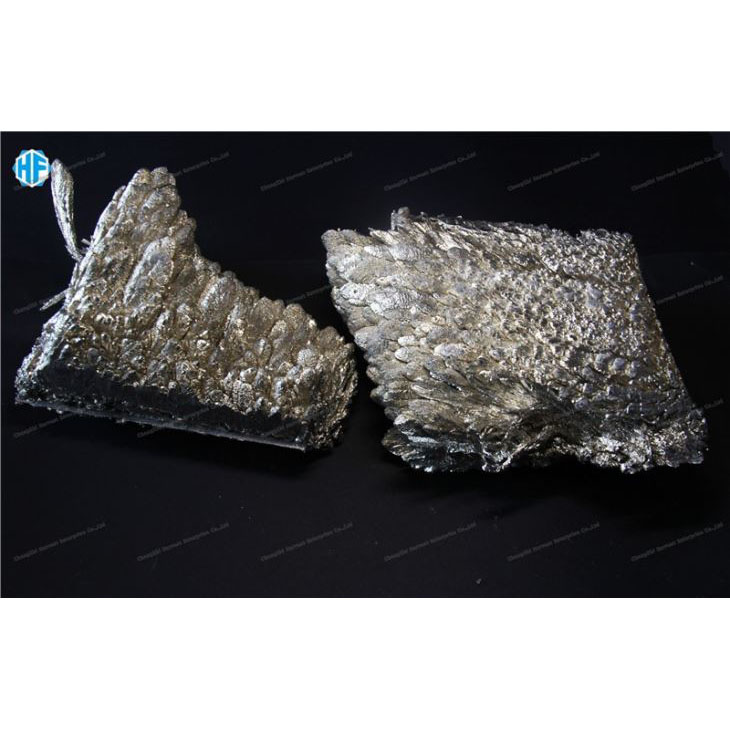

5. Uap kalsium logam mengembun di bagian berpendingin air dari tangki reduksi untuk membentuk kristal kalsium logam;
6. Setelah pendinginan, kristal kalsium logam dapat diolah menjadi produk kalsium logam dengan spesifikasi yang dibutuhkan, seperti partikel kalsium logam dan bubuk kalsium logam.
Bagian Dua: Cara Mendapatkan
Secara umum, ada tiga metode untuk mendapatkan Logam Kalsium Kemurnian Tinggi. Metode reduksi, metode elektrolitik dan pemurnian kalsium

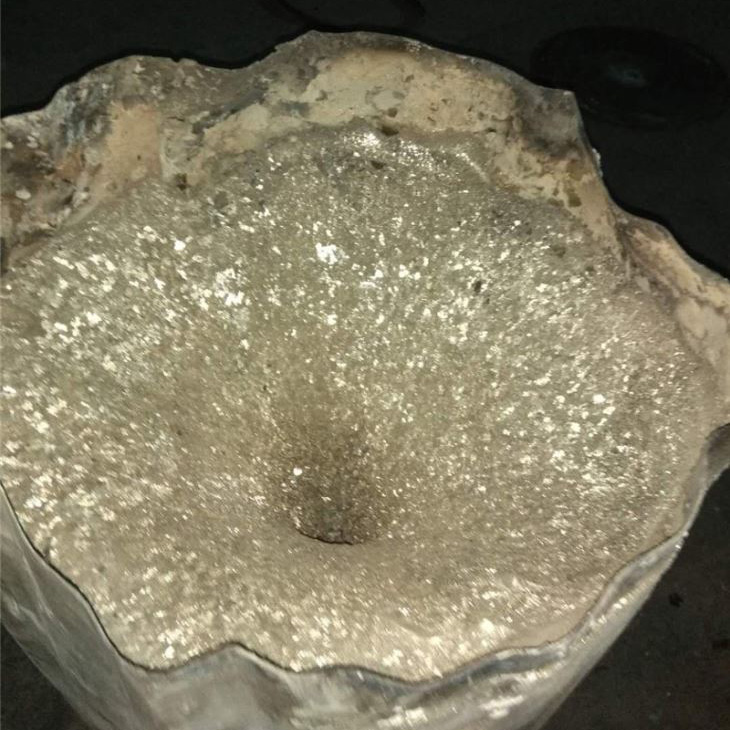

1. Metode reduksi adalah metode utama untuk menghasilkan logam kalsium. Umumnya, batu kapur digunakan sebagai bahan baku, dikalsinasi menjadi kalsium oksida, dan bubuk aluminium digunakan sebagai zat pereduksi. Kalsium oksida hancur dan bubuk aluminium (zat pereduksi) yang telah dikalsinasi dicampur secara merata dalam proporsi tertentu, ditekan ke dalam balok, dan direaksikan di bawah vakum 0,01 dan suhu 1050-1200 untuk menghasilkan uap kalsium dan kalsium aluminat (alumina), The uap kalsium tereduksi mengkristal pada 750-400 ° C. Kalsium yang mengkristal dilebur di bawah perlindungan argon untuk mendapatkan ingot kalsium yang padat. Tingkat pemulihan kalsium yang dihasilkan oleh metode reduksi umumnya sekitar 60%.
2. Metode elektrolisis kalsium sebelumnya adalah metode kontak. Dalam metode ini, konsumsi bahan bakunya besar, kelarutan logam kalsium dalam elektrolit tinggi, efisiensi arusnya rendah, dan kualitas produknya buruk (sekitar 1% klorin), dll. Untuk memperbaiki kekurangan ini, nanti metode kontak ditingkatkan menjadi elektrolisis metode katoda cair.
3. Pemurnian kalsium: Kalsium dengan kemurnian tinggi dapat diperoleh setelah kalsium industri diproses lebih lanjut dengan distilasi vakum tinggi. Umumnya suhu distilasi dikontrol pada 780-820 ° C, dan tingkat vakumnya 1 × 10-4. Perlakuan distilasi kurang efektif dalam memurnikan klorida dalam kalsium. Senyawa nitrogen dapat ditambahkan di bawah suhu distilasi untuk membentuk garam ganda. Dengan menambahkan nitrida dan pemurnian dengan distilasi vakum, jumlah unsur pengotor klorin, mangan, tembaga, besi, silikon, aluminium, nikel, dll. dalam kalsium dapat dikurangi menjadi 1000-100ppm, yaitu 99,9% -99,99% kemurnian tinggi logam kalsium.
Bagian Ketiga: Data Utama
|
Ca Min% |
Kotoran maks% |
||||||
|
Al |
Cu |
Mg |
Fe |
M N |
N |
Ya |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Tipe Dua: Ca Min99,5%
|
Ca Min% |
Kotoran maks% |
||||||
|
Al |
Cu |
Mg |
Fe |
M N |
N |
Ya |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Tipe Tiga: Ca Min 99,85%
|
Ca Min% |
Kotoran maks% |
||||||
|
Al |
Cu |
Mg |
Fe |
M N |
N |
Ya |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Tipe Empat: Ca Min 99,95%
|
Ca Min% |
Kotoran maks% |
||||||
|
Al |
Cu |
Mg |
Fe |
M N |
N |
Ya |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Bagian Empat: Formulir

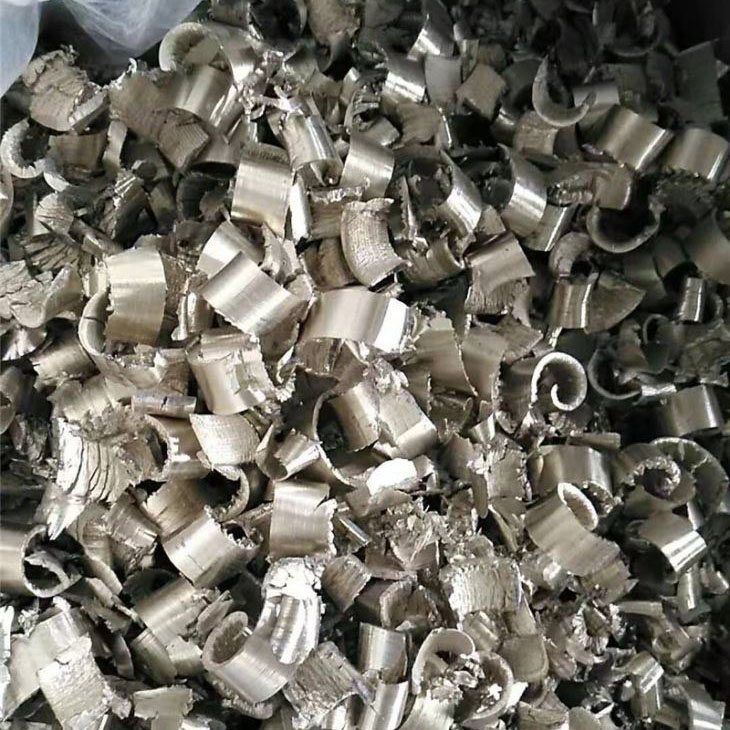

Pembubutan: 80kg/Drum Baru,6,4MT/80drum/20âFCL; 12,8MT/160drum/40âFCL

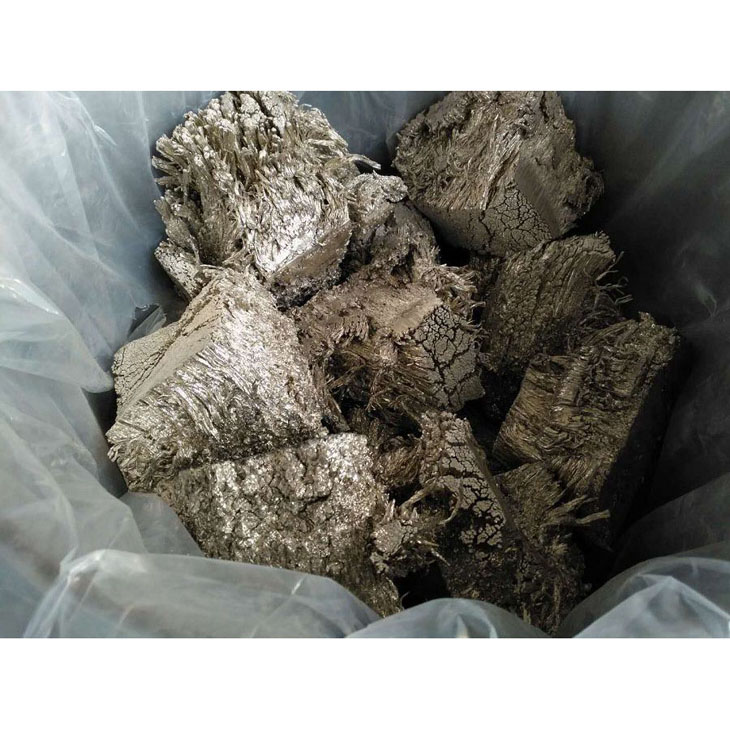

Benjolan: 125kg/Drum Baru;10MT//80drum/20âFCL; 20MT/160drum/40âFCL

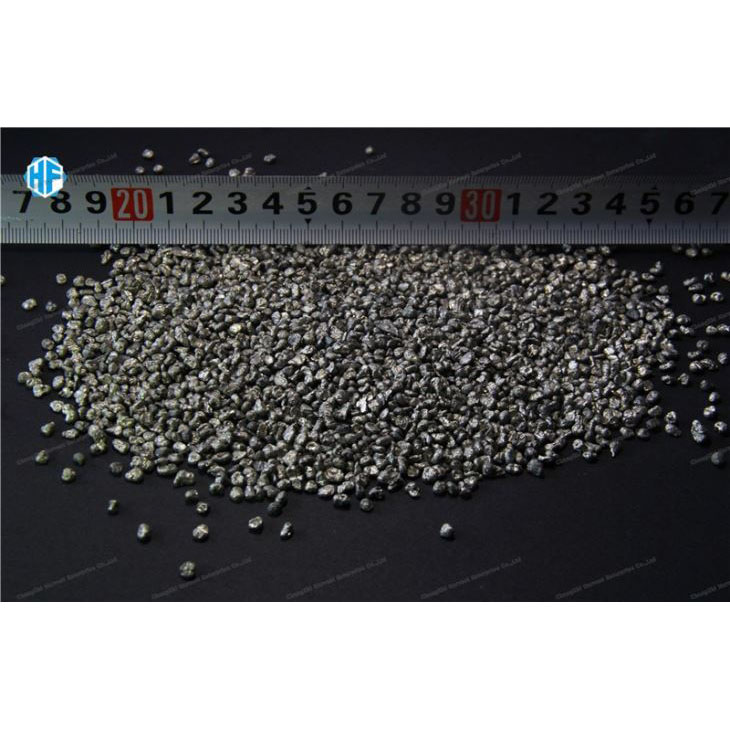

Butiran: 175kg/Drum Baru;14MT//80drum/20âFCL; 28MT/160drum/40âFCL
(Perhatian: Bagian dalam drum dengan dua lapisan film plastik. Semua drum lulus uji UN, bertanggung jawab atas Argon)
